二 分散式農村生活污水-處理工藝

三 分散式農村污水處理設備產品規格型號表



四 四川省農村生活污水處理設施水污染物排放標準（DB51/ 2626—2019）

五 農村污水處理工藝單元描述

 1 隔油池：廚房含油廢水排入隔油池，對污水進行隔油預處理，有助于后續處理工藝的正常運行；

◇ 功能：對污水進行隔油預處理

◇ 結構形式：磚砌、鋼砼

◇ 主要設備：

      集油管，DN50-PVC 穿孔管；

 2 格柵：生活污水通過管道匯集進入污水格柵渠，通過格柵攔截對污水中的漂浮物及大的懸浮物進行預處理，柵渣需定

     期清理，可作垃圾處理；

   ◇ 功能:攔截污水中的漂浮物及大的懸浮物

   ◇ 設備規格：b1=20mm , b2=10mm , α=60°

   ◇ 材質：不銹鋼（碳鋼）；

 3 調節池:由于來自各時的原污水水質、水量均不一樣，一般高峰流量為平均處理量的 2～8 倍，因此為使處理系統連續穩定地運行，同時調節水量和均和水質，設計一座調節池。調節池的設計有效容積一般為平均處理量的 0.5～1 倍，設置液位自動控制裝置，水泵將根據液位自動開啟，潛污泵提升污水至缺氧池，配套耦合起吊裝置；

   ◇ 功能：調節原水的水質、水量

   ◇ 設計參數：HRT=9.2h

   ◇ 結構形式：碳鋼 或 磚砌/鋼砼

   ◇ 主要設備：

    ① 提升泵兩臺，1用1備，Q=5m³/h，H=8m，N=0.37-0.55kw

    ② 穿孔布氣系統 ，數量 1 套，φ=6mm；

 4 缺氧池：污水進入缺氧生化池，同時進入的還有二沉池的回流混合液。缺氧池主要作用是依靠污水中的有機物為碳源，利用反硝化細菌的反硝化作用將回流至該池泥水混合物中的硝酸鹽、亞硝酸鹽轉化為氮氣，從而實現污水脫氮。此外，由于在脫氮過程中也消耗了污水中的有機物，COD 同時降低；

   ◇ 功能：降低 TN、COD等指標

   ◇ 材質：碳鋼防腐、PP

   ◇ 設計參數：HRT=3h，DO=0.2mg/L-0.5mg/L

   ◇ 主要設備：

    ① 穿孔布氣系統一套，Φ=6mm

    ② 改性生物填料：規格φ50；改性聚乙烯，比表面積1200m2/m3，填充率≥20%；

 5 MBBR生物池：MBBR又稱為移動床生物膜反應器，是一種基于特殊結構載體的生物膜工藝，以生物膜工藝原理為基礎，充份利用了活性污泥法的優點，又克服了傳統活性污泥法及固定式生物膜法的缺點。運行穩定可靠，抗沖擊負荷能力強，脫氮效果好，是一種經濟高效的污水處理工藝。目前國外應用較多，具有生化系統啟動快、脫氮除磷效果好、剩余活性污泥少、投資運行費用低的特點；

   ◇ MBBR工藝特點：

    ① 污水污泥同步處理（剩余活性污泥少）在實現污水處理的同時，實現了有機污泥的大幅度減量，剩余活性污泥大大降低，有助于緩解剩余污泥處置難題；
F/M比是影響污泥增值的重要因素，低F/M將使得生化系統中污泥處于高度內源呼吸相，進入系統有機基質最終被內源呼吸而代謝成為二氧化碳、水及少量無機鹽。新增有機物在活性菌的作用下一部分被分解為小分子有機物，繼而被氧化分解為CO2、H2O等無機物；
另一部分被合成為細胞。在低污泥負荷條件下，該細胞作為營養物在活性菌作用下一部分又被分解為小分子有機物，繼而又被氧化分解為CO2、H2O等無機物；
另一部分又被合成為新細胞。依此類推，在低污泥負荷條件下，該新細胞又作為營養物在活性菌的作用下繼續作分解與合成的代謝，直至細胞最后全部代謝為CO2、H2O等無機物。從整個分解、合成代謝的過程來看，有機物已被代謝分解，系統內有機污泥沒有富集增長；
在MBBR工藝過程中，部分COD被轉化為新的活性污泥，同時部分老化污泥被消化和礦化，實現了污泥的自動消化和降解平衡，減小有機性污泥排放；

    ② 同步脫氮（同步硝化反硝化）

       由于MBBR移動膜的存在，當使溶解氧控制在合適濃度時，由于活性污泥絮體尺寸或生物膜厚度的變化，使其可以形成表面DO高，內層DO低的一個濃度梯度，進而形成不同的溶解氧條件，進而給同步硝化反硝化創造必要的條件，使其在同一個反應器內同時發生成為可能。同步硝化反硝化可大大減少反應時間和反應器的容積，提高氨氮總氮去除效果；

   ◇ 功能:降解或吸附水中含碳、氨氮、磷有機污染物質，達到凈化水質的目的；

   ◇ 材質：碳鋼防腐、PP

   ◇ 設計參數：HRT=5-8h，DO=2mg/L；

   ◇ 主要設備：

    ① 穿孔布氣系統一套，Φ=8-10mm

    ② 懸浮填料：規格φ25，改性聚乙烯，比表面積700m2/m3，填充率≥20%；

 6 二沉池：在二沉池中，污水先通過沉淀相，利用水的自然沉淀的作用來除去水中的懸浮物，保證出水SS達標。經沉淀后的污水進入除磷相，污水與除磷相的特制濾料充分反應，生物除磷+化學除磷使出水磷達到四川省《農村生活污水處理設施水污染物排放標準》排放標準值；

   ◇ 主要參數：表面負荷=0.6-0.75m3/m2·h

 7 消毒池：經膜過濾的出水尚有一部分病毒不能被去除，出水再經消毒后的水達到四川省《農村生活污水處理設施水污染物排放標準》排放標準值；

   ◇ 功能:采用紫外線或次氯酸鈉或氯片消毒，去除治病微生物；

   ◇ 材質：碳鋼防腐、PP

   ◇ 設計參數：HRT≥1.0h；

 8 設備間:是整個污水處理系統的中樞控制間，里面包含鼓風機、消毒裝置、智能控制柜、管路管件等裝置，把設備間和設備設計為一個整體， 即提高了整個一體化污水處理系統的美觀，同時方便后期維護管理，從投資節約的角度出發，降低了經濟成本。

   ◇ 功能:整個污水處理系統的中樞控制間

   ◇ 材質：碳鋼防腐、PP；

六 四川博水環保 分散式農村污水處理系統 技術優勢

 1 運行模式：具備多模式自動運行控制方式，可根據來水負荷及波動，任意切換運行模式。具備省電運行模式，高 COD負荷運行模式，高氨氮負荷運行模式，水量沖擊負荷運行模式，膜量控制模式等，可隨時根據情況自由一鍵切換；

 2 運行費用低；

 3 COD容積負荷可達6～10kg/m3.d，是傳統活性污泥法的2～4倍，減少構筑物體積或提升處理能力；（應用于低濃度和難降解化工廢水時適當降低設計負荷致2～6kg/m3.d；

 4 氨氮負荷高達1kg NH 3 -N/ m3.d（35℃），而傳統的活性污泥法僅為0.1～0.3kg，NH3-N/m3.d，可確保高氨氮廢水的穩定達標；

 5 高濃度的微生物和附著生長方式可有效分散來水水質波動，出水穩定，抗沖擊能力顯著高于傳統活性污泥，對有毒物質具有很強的耐受性。

 6 設備全自動運行，生物膜自我平衡，無需人為控制不需要控制F/M(食微比)或MLSS濃度；不存在活性污泥工藝普遍存在的污泥膨脹，污泥流失問題；

 7 MBBR生物反應池容積小，設計緊湊、占地面積小，單位規模投資省。且可完全埋于地下，地表用作綠化，環境美觀；

 8 處理能耗：噸水電耗≤0.4度/噸水，5方規模電耗≤2度/天，均采用220V市電；

 9 濾料活化藥劑可提供至少1年用量；

 10 日常維護：維護簡單，只需定期巡視、排泥、活化濾料即可，不需要專業人員；

 11 設備可配置GPRS定位系統及遠程操控平臺系統，均能夠為業主提供實時定位和故障檢測報警功能，便于維護管理；

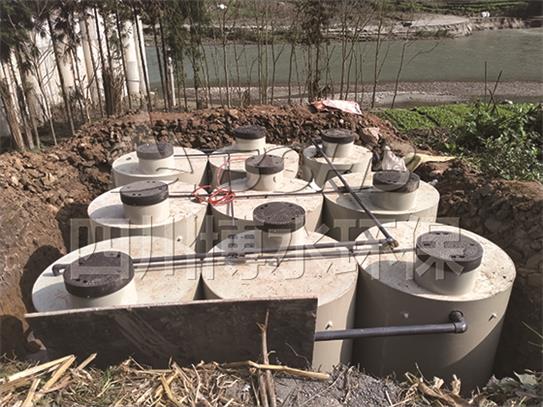

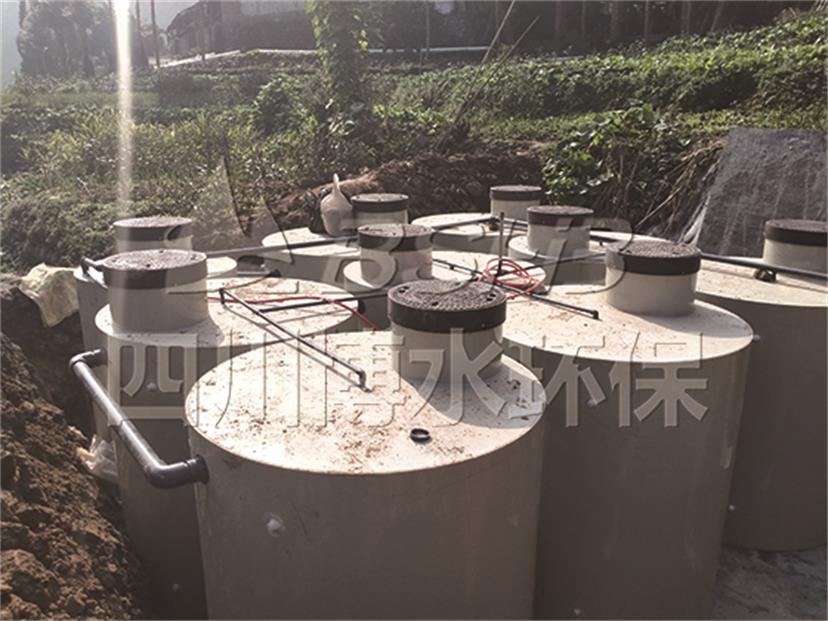

 12 充分考慮了農村道路情況，設備采取組合式，具有輕便便捷的特點，即使在不通車的道路條件下仍然能夠依靠人力運輸和安裝；

 13 設備安裝埋深1.4m，具備保溫作用；若光照條件允許，可采用太陽能供電系統，避免產生運行電費。
